Neste blog, exploraremos o que é fibra óptica, como ela funciona, suas aplicações e por que ela representa um avanço na segurança perimetral. Confira mais detalhes abaixo.
Solução recomendada
Para perímetros extensos e de alta criticidade, a abordagem mais consistente é especificar segurança perimetral por fibra óptica como uma arquitetura em camadas (detecção + verificação + resposta), integrada ao VMS e com zoneamento por criticidade. Foco em projetos corporativos e infraestrutura crítica (não atendemos residencial).
Quando pensamos em fibra óptica, é comum associá-la às telecomunicações e à transmissão de dados. No entanto, essa mesma tecnologia vem ganhando um papel cada vez mais relevante em segurança perimetral, principalmente onde o objetivo é detectar intrusões em áreas extensas com localização por trecho e resposta rápida.
Em infraestrutura crítica, o desafio raramente é “colocar mais câmeras”. O que define o desempenho do perímetro é a combinação entre detecção confiável, baixo ruído operacional (menos falsos alarmes) e integração para verificação e resposta em poucos segundos. É nesse contexto que a fibra óptica sensitiva se destaca: ela transforma o próprio cabo em um sensor contínuo ao longo do perímetro.
Neste guia técnico, você verá o que é a fibra óptica aplicada à segurança perimetral, como ela funciona (passo a passo), tipos de instalação, aplicações em segmentos críticos e as principais vantagens (incluindo custo operacional e governança do sistema).
Nota de retrofit – imagem destacada (OG): criar 1 Featured OG 1200×630 com o título “Vantagens da fibra óptica na segurança perimetral” + ícones de perímetro, zona e VMS. Alt text sugerido: “Detecção por fibra óptica em segurança perimetral em subestação (infraestrutura crítica)”.
Aplicações por setor
A tecnologia é mais indicada onde há perímetros longos, pontos remotos e necessidade de operar 24/7 com evidência e auditoria. Dois exemplos típicos:
Subestações
Alta criticidade e necessidade de detecção confiável por trecho, com integração e trilha de atendimento.
Parques solares
Perímetros extensos e remotos, onde a verificação rápida e o baixo TCO são decisivos.
O que é fibra óptica (e por que ela funciona como sensor)?
A fibra óptica é uma tecnologia capaz de transmitir informações por meio da luz. Ela é composta por fios ultrafinos de vidro (ou polímero), capazes de conduzir pulsos de luz a grandes distâncias com baixa perda de sinal.
Na segurança perimetral, a fibra deixa de ser apenas “meio de transmissão” e passa a atuar como um sensor distribuído. Isso significa que o cabo pode detectar perturbações físicas (vibração, pressão, impacto) ao longo do seu comprimento, permitindo identificar eventos e associá-los a um trecho do perímetro.
O que é detecção perimetral por fibra óptica sensitiva?
Detecção perimetral por fibra óptica sensitiva é uma abordagem em que o cabo de fibra instalado no perímetro (na cerca ou enterrado) funciona como um sensor contínuo. Um controlador óptico monitora as variações do sinal de luz e interpreta padrões de vibração para classificar eventos (como corte, escalada, levantamento e escavação) e indicar a zona/trecho da ocorrência.
- Sensor 100% passivo no campo: não exige energia ou eletrônica distribuída ao longo da cerca/solo (a inteligência fica no controlador).
- Detecção por trecho: o perímetro é dividido em zonas, facilitando verificação e resposta.
- Imunidade a EMI/RFI: por ser óptica, tende a ser mais robusta em ambientes com interferência eletromagnética.
- Integração: eventos podem acionar VMS, câmeras (visíveis/termografia), alarmes, controle de acesso e automação.
Como funciona a fibra óptica sensitiva na prática? (passo a passo)
O funcionamento pode ser entendido como um fluxo simples — do evento físico no perímetro até o acionamento de verificação e resposta:
- Instalação da fibra no perímetro: o cabo é fixado na cerca ou enterrado ao longo do perímetro, com divisão em zonas.
- Injeção de pulsos de luz: o controlador envia pulsos (laser) pelo cabo e monitora o retorno do sinal.
- Ocorrência física: vibrações e impactos alteram o padrão do sinal óptico (assinatura do evento).
- Processamento e classificação: o controlador analisa frequência e comportamento do sinal, classificando o evento e indicando a zona.
- Integração e verificação: o evento pode abrir automaticamente câmeras no VMS, acionar mapas sinóticos e registrar evidência.
- Resposta operacional: com a zona definida, a equipe executa SOP (dissuasão, ronda, bloqueio de acesso, acionamento de segurança).
Em projetos corporativos, esse fluxo normalmente é desenhado e comissionado em conjunto com projeto e integração, para garantir que a detecção seja operável (com evidência e trilha) e não apenas “um alarme isolado”.
Classificação da fibra e tipos de instalação
A fibra pode ser classificada de acordo com o modo de transmissão da luz, sendo dividida em fibra óptica monomodo e fibra óptica multimodo.
Fibra óptica monomodo x fibra óptica multimodo
A fibra óptica monomodo é a mais utilizada em projetos de segurança perimetral, pois transmite a luz em um único feixe contínuo. Isso tende a entregar maior estabilidade, menor perda de sinal e capacidade de operar a longas distâncias.
A multimodo transmite em múltiplos feixes de luz simultaneamente, sendo mais comum em curtas distâncias e aplicações de telecomunicações onde o foco está em tráfego de dados, e não em alcance por quilômetros.
Além da classificação por modo de transmissão, a forma de instalação — enterrada ou na cerca — também é determinante para o tipo de detecção e para o momento em que o sistema “enxerga” a intrusão.

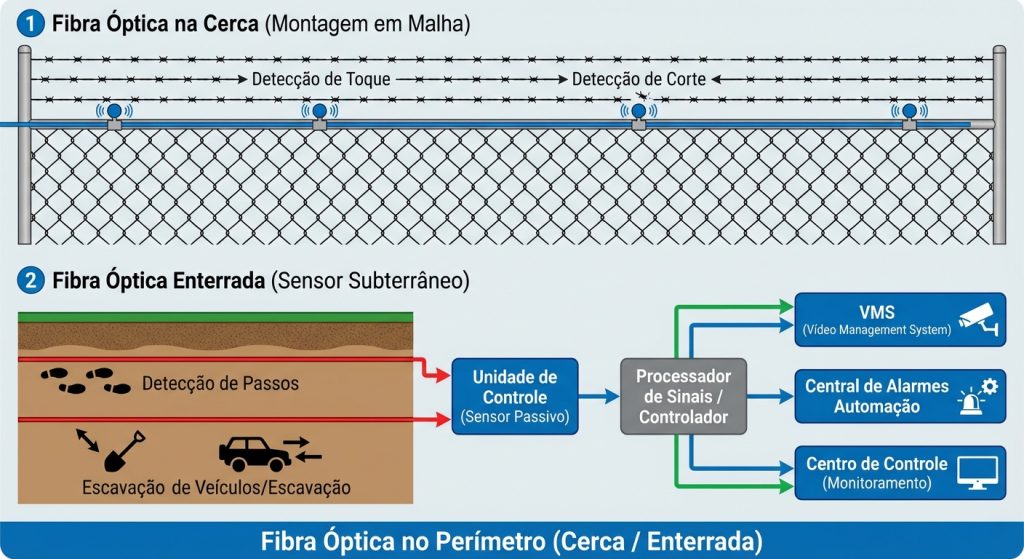

Fibra óptica enterrada x fibra óptica na cerca
A diferença entre a fibra óptica enterrada e a fibra óptica na cerca está relacionada ao comportamento da ameaça e ao ponto em que você deseja detectar.
- Enterrada: instalada abaixo do solo. Pode detectar vibrações associadas a aproximação, passos, escavações e veículos, permitindo identificar uma intrusão ainda na fase de aproximação, antes do contato com a barreira.
- Na cerca: fixada diretamente na estrutura física. Detecta vibrações e impactos associados a escalada, corte, levantamento e tentativa de violação do alambrado/muro.
A escolha entre as aplicações depende do terreno, do tipo de barreira existente, do nível de risco e dos requisitos de operação (tempo de verificação, evidência e resposta). Em muitos projetos, a decisão é híbrida: diferentes trechos podem usar métodos diferentes conforme criticidade e ambiente.
Vantagens de usar fibra óptica em projetos de segurança perimetral
Em comparação com abordagens baseadas apenas em dispositivos pontuais, a fibra óptica sensitiva costuma trazer benefícios claros quando o perímetro é grande, remoto e com exigência de disponibilidade. Principais vantagens:
- Cobertura contínua: um único cabo funciona como sensor distribuído ao longo do perímetro, com zoneamento por trecho.
- Baixo ruído operacional (quando bem comissionada): com calibração por zona e integração para verificação, reduz deslocamentos desnecessários.
- Operação 24/7: eventos podem acionar automaticamente verificação e resposta, com registro e auditoria.
- Robustez em ambientes críticos: por ser óptica, tende a operar bem em cenários com interferência eletromagnética (EMI/RFI).
- Privacidade e governança: a detecção não depende de capturar imagem para “sentir” a intrusão; o vídeo entra como verificação por evento quando necessário.
- Escalabilidade: expansão por trechos (zonas) e integração com VMS, alarmes, controle de acesso e automação.

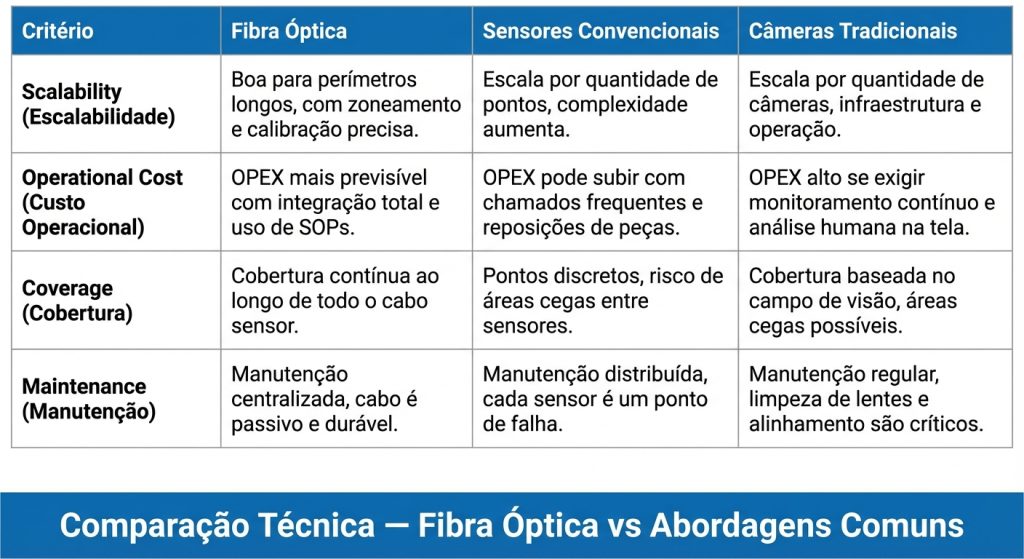

Comparação técnica (para especificação e RFP)
Em projetos corporativos, o melhor resultado costuma vir de arquitetura em camadas (detectar + verificar + responder). A tabela abaixo ajuda a comparar a fibra óptica (como detecção distribuída) com abordagens comuns de mercado, sem depender de nomes de fornecedores.
| Critério | Fibra óptica sensitiva (detecção distribuída) | Detecção por dispositivos pontuais | Vídeo isolado (sem detecção dedicada) |
|---|---|---|---|
| Coverage | Contínuo por trecho (zona) | Depende de espaçamento/pontos | Depende de linha de visada e quantidade de câmeras |
| Falsos alarmes | Tende a reduzir com calibração por zona + verificação | Pode aumentar em clima/ambiente agressivo | Pode aumentar com sombras/reflexos/ruído de cena |
| Maintenance | Menos eletrônica no campo; foco em integridade de cabo e pontos de terminação | Mais pontos ativos distribuídos | Muitos pontos ativos + limpeza/ajustes frequentes |
| Privacy | Detecção sem imagem; vídeo entra por evento | Varia conforme tecnologia | Alta dependência de imagem e governança de acesso |
| Scalability | Boa para perímetros longos, com zoneamento | Escala por quantidade de pontos | Escala por quantidade de câmeras e operação |
| Operational cost | OPEX mais previsível com integração e SOP | OPEX pode subir com chamados e reposições | OPEX alto se exigir monitoramento contínuo “na tela” |
Controlador FortSense 4® (exemplo de arquitetura com controlador óptico)
Para que a detecção por fibra aconteça, a fibra precisa estar conectada a um controlador responsável por processar e interpretar os sinais ópticos. Esse controlador analisa em tempo real as variações do laser dentro da fibra e transforma essas informações em eventos com zona/trecho e classificação.
Um exemplo de controlador aplicado a esse cenário é o FortSense 4®, desenvolvido para projetos que exigem monitoramento contínuo e integração com operação. Ele utiliza fibra monomodo para monitorar o perímetro e, por ser baseado em sensoriamento óptico, é indicado para ambientes onde imunidade a EMI/RFI é um requisito relevante. Para detalhes técnicos e aplicações do FortSense 4®, consulte a página do produto.
Boas práticas de projeto (para evitar retrabalho e ruído operacional)
As vantagens da fibra aparecem com mais clareza quando o projeto é tratado como engenharia de sistema, e não como “instalar cabo e ligar”. Recomendações práticas:
- Zoneamento por criticidade: regras e sensibilidade por trecho (acesso, área remota, vegetação, vias internas).
- Integração por evento: evento deve abrir câmera no VMS, registrar evidência e gerar trilha de atendimento.
- SOP (procedimento): resposta definida por tipo de evento e zona (dissuasão, ronda, bloqueio, escalonamento).
- Comissionamento realista: testes de corte, escalada, levantamento e escavação por zona, em cenários dia/noite e clima.
- Manutenção orientada a integridade: foco em inspeção de trechos críticos, pontos de terminação, passagens e proteção mecânica do cabo.
Esses pontos normalmente são consolidados em um escopo de projeto e integração, especialmente quando o perímetro precisa conversar com VMS, alarmes, controle de acesso e automação.
Aplicações em segmentos críticos
A fibra óptica sensitiva pode ser aplicada tanto para segurança patrimonial (intrusão no perímetro) quanto para segurança operacional (monitoramento de ativos, anomalias e riscos). Em segurança perimetral, os cenários mais comuns incluem:
- Subestações: proteção de perímetro com alta criticidade, com integração e governança de eventos.
- Usinas solares e eólicas: grandes extensões e pontos remotos, onde detecção por trecho e baixo TCO são decisivos.
- Indústrias e logística: perímetros com múltiplos acessos e necessidade de rastreabilidade e auditoria.
- Óleo e gás (onshore): áreas com exigência de continuidade e gestão rigorosa de incidentes.
Caso relacionado
Para ver um exemplo de aplicação em operação crítica com exigência de disponibilidade, leia o case: UFV Futura.
Perguntas frequentes (FAQ)
1) Fibra óptica sensitiva substitui câmeras no perímetro?
Não necessariamente. Em projetos corporativos, a fibra funciona muito bem como detecção por trecho, enquanto câmeras (visíveis/termografia) entram como verificação por evento no VMS.
2) Qual a diferença prática entre fibra enterrada e fibra na cerca?
A enterrada tende a detectar aproximação/pressão/vibração no solo (ex.: escavação e passos), enquanto a fibra na cerca detecta violação direta da barreira (ex.: corte, escalada, levantamento).
3) A fibra óptica funciona em ambientes com EMI/RFI?
Em geral, sim. Como o sensoriamento é óptico, a tecnologia tende a ser indicada para ambientes onde interferência eletromagnética é uma preocupação relevante.
4) A fibra gera muitos falsos alarmes?
A taxa depende de calibração por zona, comissionamento e integração para verificação. Projetos bem zoneados e com verificação por evento reduzem ruído operacional.
5) O que precisa existir além do cabo para o sistema funcionar?
Controlador óptico, zoneamento, infraestrutura (energia/rede), integração com VMS/alarmes e procedimentos (SOP) para resposta e auditoria.
6) Como a fibra se integra com VMS e resposta operacional?
O evento chega com zona/trecho e pode abrir automaticamente a câmera no VMS, registrar evidência, acionar mapa sinótico e disparar o fluxo de atendimento conforme o SOP.
7) A fibra é indicada para subestações?
É uma aplicação comum quando há necessidade de detecção por trecho, governança e integração com operação. O desenho deve considerar criticidade, acessos e infraestrutura.
8) O que impacta mais o custo operacional (TCO) em um perímetro?
Chamados recorrentes, deslocamentos, indisponibilidade por energia/rede e excesso de pontos ativos no campo. Arquiteturas com detecção distribuída e integração por evento tendem a reduzir esse ruído.
9) É possível usar fibra em perímetros com partes diferentes (muro, cerca, talude)?
Sim, desde que o projeto trate cada trecho conforme estrutura e risco, com zoneamento e comissionamento por cenário.
10) Qual é o primeiro passo para especificar um projeto com fibra óptica?
Levantamento de campo e zoneamento por criticidade. A partir disso, define-se arquitetura em camadas e integrações, normalmente via projeto e integração.
11) A detecção por fibra depende de monitoramento humano contínuo?
Não deveria. O ideal é operar por eventos: o sistema detecta e o VMS auxilia na verificação com evidência, reduzindo “olho na tela” e aumentando previsibilidade.
12) Uma empresa de segurança eletrônica é necessária para esse tipo de projeto?
Em infraestrutura crítica, normalmente sim, porque o desempenho depende de engenharia, integração e comissionamento. Uma empresa de segurança eletrônica consolida a arquitetura e a governança do sistema ao longo do tempo.
Leia também
- Tecnologias mais utilizadas na segurança perimetral de infraestruturas críticas
- Principais desafios no desenvolvimento de projetos de segurança perimetral
- Por que escolher equipamentos com alto MTBF na segurança eletrônica
Conclusão
A fibra óptica sensitiva é uma das abordagens mais eficazes para perímetros extensos e críticos porque atua como sensor distribuído, permite zoneamento por trecho e se integra com verificação e resposta em operação 24/7. O ganho real aparece quando o projeto é estruturado como arquitetura em camadas, com integração ao VMS, SOP e comissionamento por cenário.
Como cada instalação tem ambiente, criticidade e restrições próprias (especialmente em subestações e grandes perímetros), uma avaliação técnica do perímetro ajuda a definir o desenho ideal e consolidar o escopo dentro de uma estratégia de segurança perimetral alinhada a governança de segurança eletrônica e implantação via projeto e integração.
